Stacja typu MRw-k - konstrukcja modułowa

Durch den modularen Aufbau lassen sich vielfältige Stationskonfigurationen auf Basis von Standardmodulen erstellen. umfassende Konfiguration, basierend auf MS-Schaltanlagen (luft- oder gasisoliert) und NS-Schaltanlagen aus eigener Produktion.

Die modularen Stationen basieren auf einer leichten, selbsttragenden Metallstruktur. Dank dieser Struktur ist es möglich, die Station direkt auf dem Boden oder auf einem zuvor vorbereiteten Untergrund zu platzieren, ohne dass zusätzliche Fundamente vorbereitet werden müssen. Dies reduziert die Zeit und die Kosten für die Installation im Vergleich zu herkömmlichen Ziegellösungen.

Technische Daten

Technische Daten
Maximale Transformatorleistung bis 1000 kVA bis 2000 kVA
Bemessungsspannung (MS / NS Schaltanlage) bis 24 kV / 0,4 kV
Bemessungsdauerstrom der Schaltanlage (MS / NS Schaltanlage) bis 630 A / 1600 A bis 630 A / 3200 A
Bemessungskurzzeitstromfestigkeit (MS / NS Schaltanlage) bis 25 kA (3s) / 35 kA (1s) bis 25 kA (3s) / 85 kA (1s)
Bemessungsstoßstromfestigkeit (MS / NS Schaltanlage) bis 63 kA / 77 kA bis 63 kA / 187 kA
Klassifizierung der Störlichtbogenfestigkeit bis AB-20 kA – 1s
Schutzart IP 23D oder IP 43

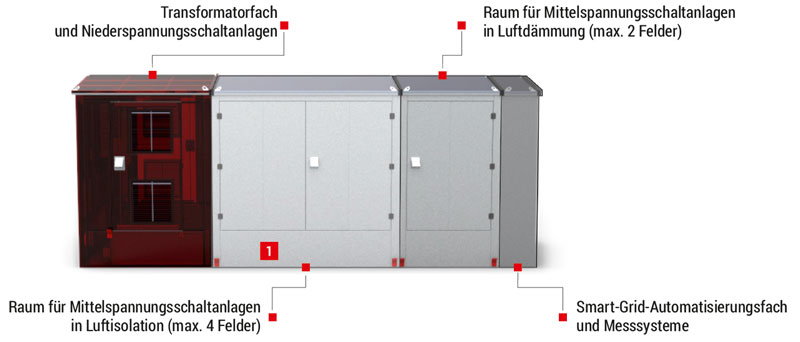

Konstruktion / Modularität

Grundlegende Funktionsfächer

Stacje specjalistyczne - przemysł ciężki / wydobywczy - schemat elektryczny

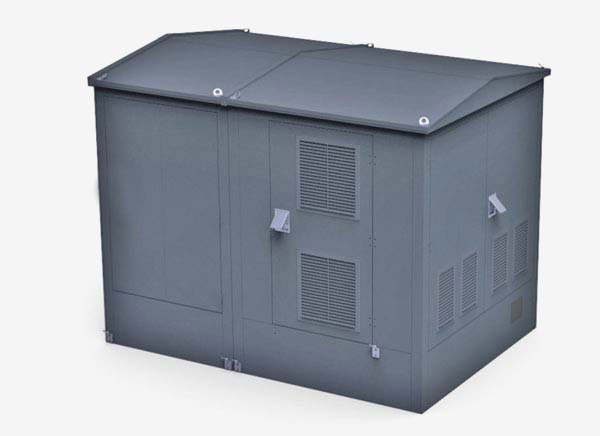

Beispielkonfigurationen von Modularen Stationen Mit MS-Schaltanlagen vom typ TPM und Rotoblok SF

Stacja typu MRw-k - konstrukcja modułowa

Technische Daten / Konfigurationsmöglichkeiten

Station Transformator (4) Schaltanlage - Typ / Max. Feldanzahl
Typ Maße (L x B x H*) Maximale Leistungmoc MS (6) NS (5)
MRw 20/160 2,35 x 1,6 x 1,7 160 kVA MANGEL RN-W / 7
MRw 20/250 2,7 x 1,8 x 2,16 oder 2,46 250 kVA TPM / 4 oder 2 + M RN-W / 8
MRw 20/250 2,9 x 2,6 x 2,45 oder 2,75 250 kVA Rotoblok SF / 4 RN-W / 14
MRw 20/1000 2,8 x 2,2 x 2,16 oder 2,46 1000 kVA TPM / 5 oder 3 + M RN-W / 12
MRw 20/1000 2,8 x 2,6 x 2,16 oder 2,46 1000 kVA TPM / 6 oder 4 + M oder 5 + S RN-W / 16
MRw 20/1000 3,1 x 2,2 x 2,45 oder 2,75 1000 kVA Rotoblok SF / 3 RN-W / 16
MRw 20/1000 3,1 x 2,6 x 2,45 oder 2,75 1000 kVA Rotoblok SF / 4 RN-W / 16
MRw 20/1600 3,4 x 2,6 x 2,45 oder 2,75 1600 kVA TPM / 6 oder 4 + M oder 5 + S RN-W / 16
MRw 20/1600 3,7 x 2,6 x 2,45 oder 2,75 1600 kVA Rotoblok SF / 4 RN-W / 16
MRw 20/2000 3,7 x 2,2 x 2,45 oder 2,75 2000 kVA TPM / 6 oder 4 + M oder 5 + S ZR-W / 16
MRw 20/2000 4,0 x 2,6 x 2,45 oder 2,75 2000 kVA Rotoblok SF / 4 ZR-W / 16

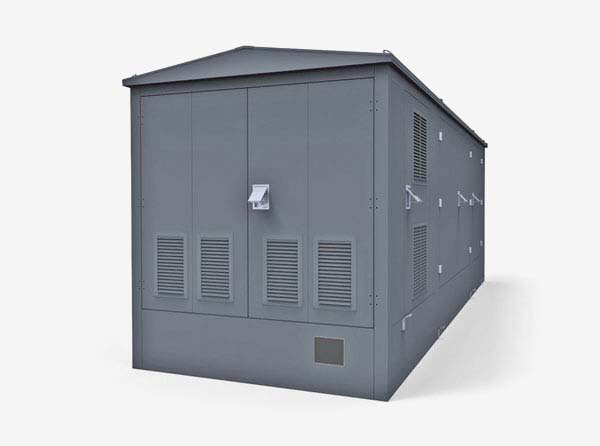

Außenansicht

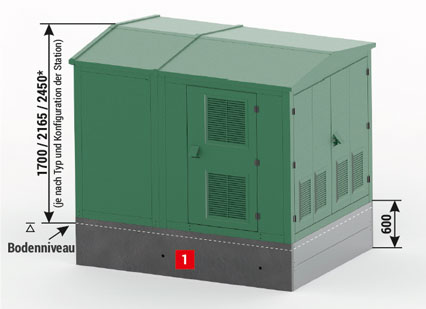

Variante mit Betonfundament
Wariant z fundamentem betonowym

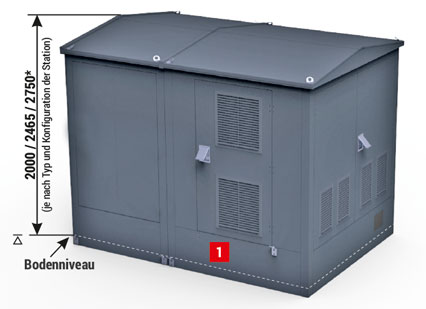

Variante mit integriertem Metallfundament
Wariant ze zintegrowanym fundamentem metalowym

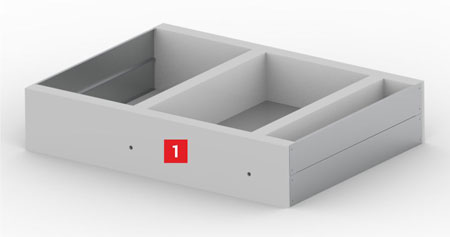

Betonfundament

Maße gemäß Größe der Station
Fundament betonowy

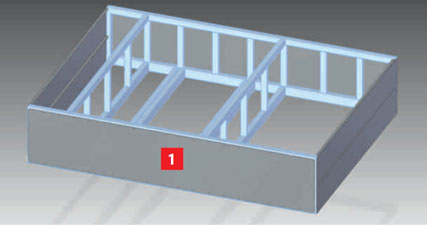

Metallfundament


Fundament metalowy

1 - Gründung der Station - Beton- oder Metallfundament

Geräteanordnung

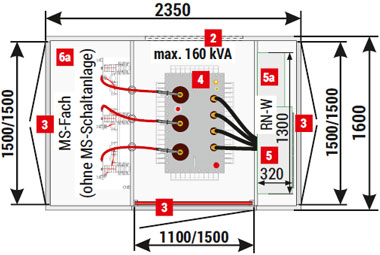

MRw (2,35x1,6) 20/160 - Abschlussstation (vereinfacht)
MRw (2,35x1,6) 20/160 - stacja końcowa (uproszczona)
2 Lüftungsgitter - Option
3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 oder IP 55 - Option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
6 NS-Schaltanlage
6a MS-Fach - ohne MS-Schaltanlage

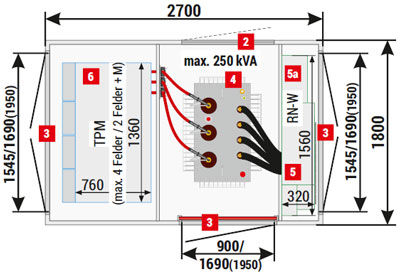

MRw (2,7x1,8) 20/250-4
MRw (2,7x1,8) 20/250-4

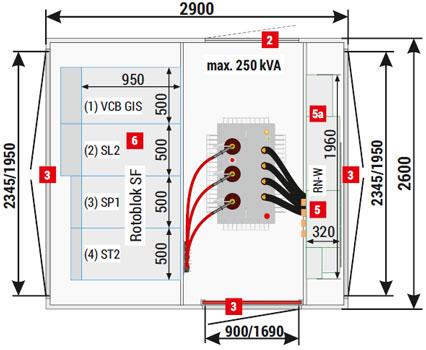

MRw (2,9x2,6) 20/250-4
MRw (2,9x2,6) 20/250-4

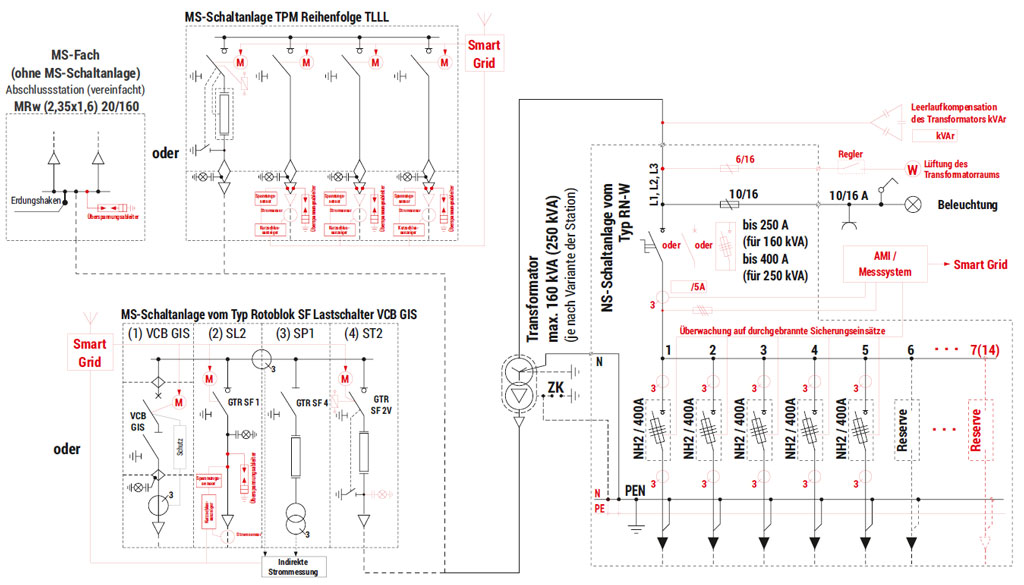

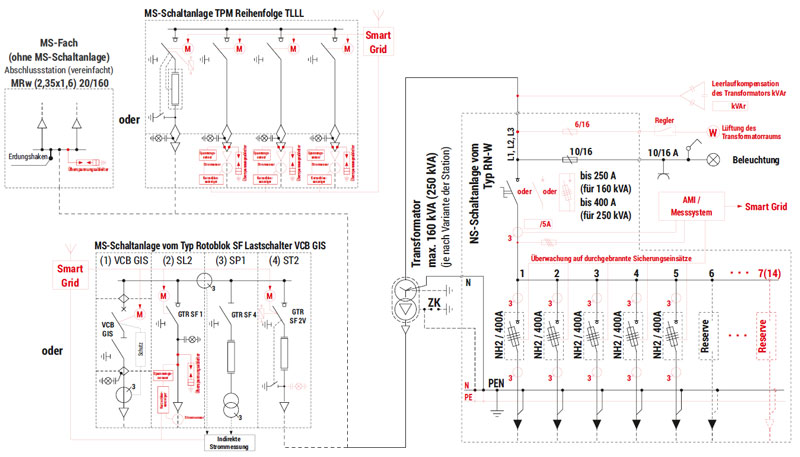

Elektrisches Schaltbild

Schemat elektryczny

Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

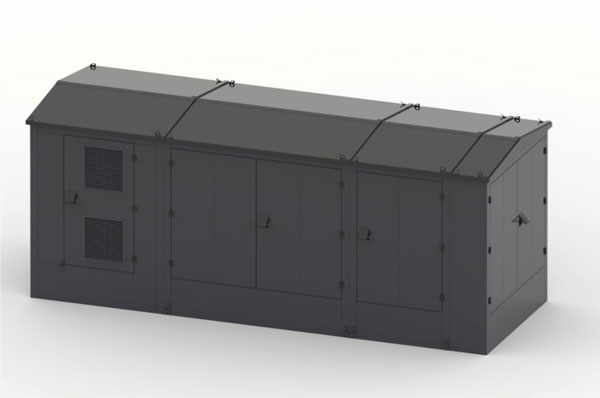

Beispielkonfigurationen von Stationen mit Schaltanlagen mit luftisolierung vom typ RXD

Przykładowe konfiguracje stacji z rozdzielnicami w izolacji powietrznej typu RXD

Geräteanordnung

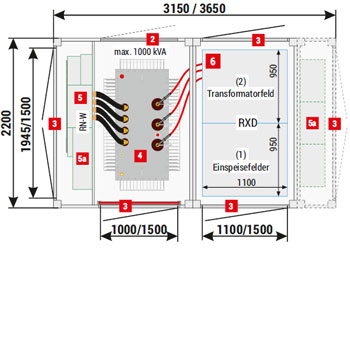

Mrw Konfiguration Nr. 1 max. 1000 kVA
MRw konfiguracja nr 1 max. 1000 kVA

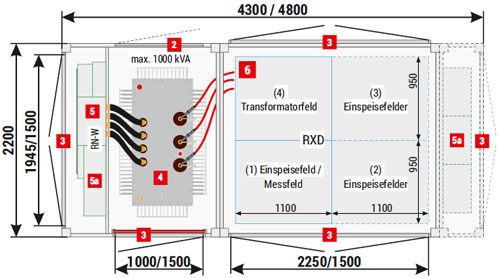

Mrw Konfiguration Nr. 2 max. 1000 kVA
MRw konfiguracja nr 2 max. 1000 kVA

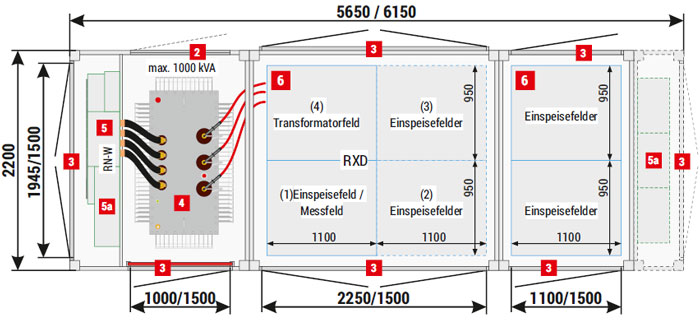

Mrw Konfiguration Nr. 3 max. 1000 kVA
MRw konfiguracja nr 3 max. 1000 kVA
2 Lüftungsgitter - Option
3 Volltüren oder mit Lüftungsgittern IP 23D - Standard, IP 43 oder IP 55 - Option
4 Transformator
5 NS-Schaltanlage
5a AMI-Schrank / Fernsteuerungstechnik / Eigenbedarf
6 MS-Schaltanlage

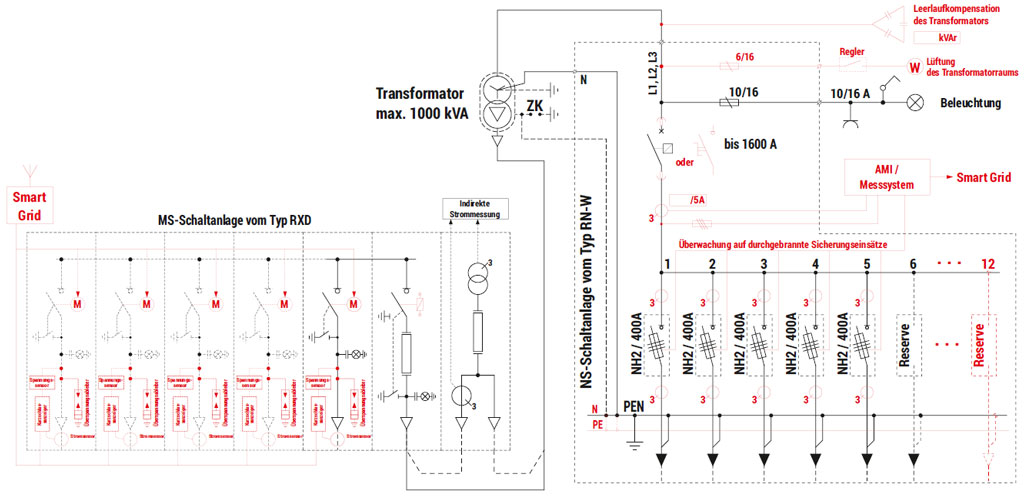

Elektrisches Schaltbild

Przykładowe konfiguracje stacji z rozdzielnicami w izolacji powietrznej typu RXD - schemat elektryczny

Bei den im Katalog abgebildeten Stationen handelt es sich um Beispielkonfigurationen.

Sonderausstattungen sind im Schaltplan rot gekennzeichnet.

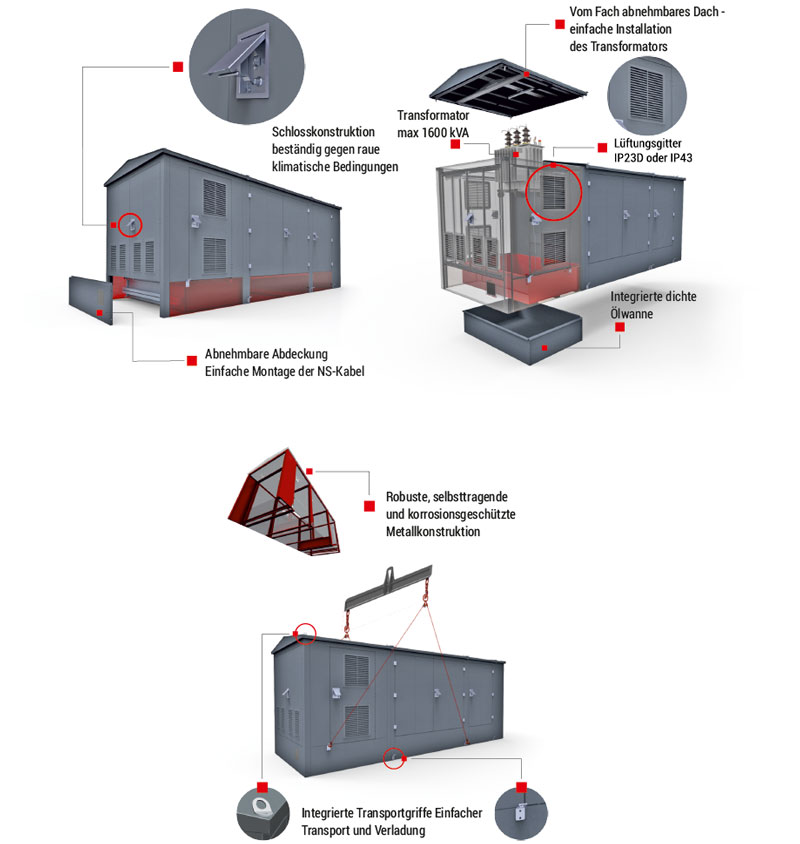

Vorteile der Station

Przykładowe konfiguracje stacji z rozdzielnicami w izolacji powietrznej typu RXD - zalety stacji
